雙向固態繼電器

㈠ 概述
   1、本產品為交直流通用固態繼電器，能實現直流信號、交流信號和方波信號等的無失真輸出。
   2、輸入電路：輸入控制電流一般不大于15mA，TTL邏輯兼容。采用高頻變壓器隔離，輸入控制電壓可達DC 3V-36V。動作速度快，抗干擾能力強。
   3、 輸出電路：繼電器導通時在功率管上一般有0.4V—1.0V的電壓降，因此在工作時會產生熱量，并隨著實際工作電流的增大而熱量增加，與選用的繼電器規格大小關系不大，一般實際工作電流在10A以上就應該配散熱器，30A以上散熱器需風扇冷卻。
    4、輸出端已內置保護電路。對于感性負載，在直流應用時，可在負載兩端加裝續流二極管；在交流應用時，可在負載兩端加裝瞬態抑制二極管；
    5、繼電器的安裝：雙向固態繼電器安裝應遠離電磁干擾源，輸入引線與輸出引線應分開，安裝在散熱器上時應注意接觸面平整清潔，并均勻涂履導熱硅脂。繼電器直流控制輸入端有正負極性，負載輸出端無正負極性，安裝時輸入端與輸出端及正負極性切勿混淆。繼電器應安裝在通風良好處，盡量遠離熱源，多只繼電器之間應留有適當的間隙。

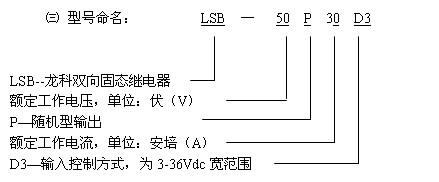

㈡ 繼電器負載輸出端電流等級及型號如下表：

㈣ 技術參數

輸入參數	輸入電壓范圍	D3：3-36Vdc
	輸入電流	5mA-15 mA
	臨界接通電壓	3Vdc
	保證關斷電壓	1Vdc
	反接保護	有
	LED指示	有



輸出參數	額定工作電壓	50-1000Vdc多種規格（為最大峰-峰值）
	輸出通態壓降	0.4—1.0Vdc
	輸出電流范圍	0.02-75A
	浪涌電流（10mS）	≥200%
	導通電阻	＜0.1Ω
	輸出漏電流	＜0.1mA
	開啟最大響應時間	0.5ms
	關斷最大延時	0.5ms



其它參數	介質耐壓 （輸入、輸出及外殼間）	≥2000 Vac
	絕緣電阻 （輸入、輸出及外殼間）	＞1000 MΩ（500Vdc）
	使用溫度范圍	-30℃~+80℃

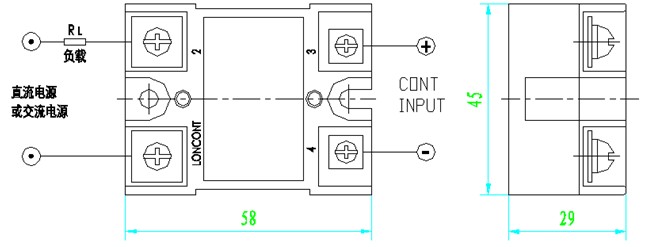

㈥ 外形尺寸及接線：
